山東沃達重工生產的250噸拉伸機采用三梁四柱式設計結構，可根據客戶要求按需定制。具有控制精度高、反應靈敏、成形結構件質量高等優點、主要適用于金屬制品的拉伸成型
250噸拉伸機也稱250噸四柱拉伸液壓機、250噸拉伸液壓機，設備由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。250噸拉伸機主機部分包括機身、主缸、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱、移動操縱臺等組成。四柱式結構為壓力機很常見的結構形式之一，它的顯著特點是工作空間寬敞，便于四身觀察和接近模具，整機結構簡單，工藝性好。

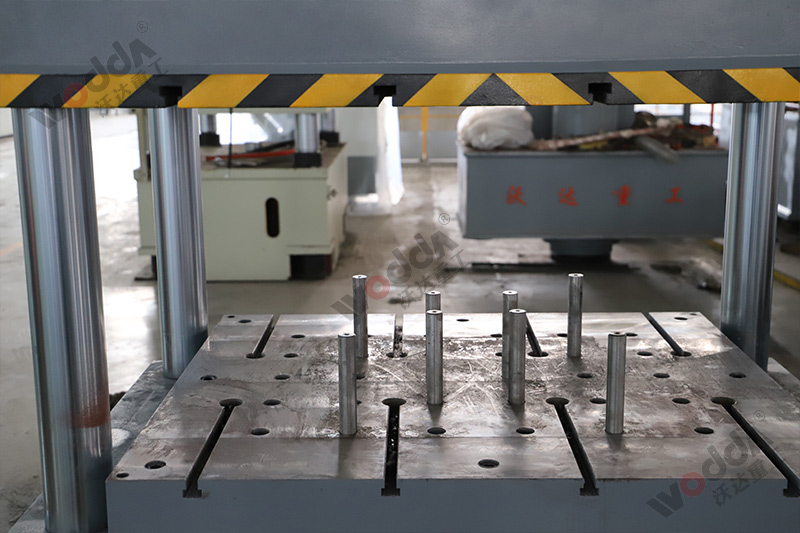

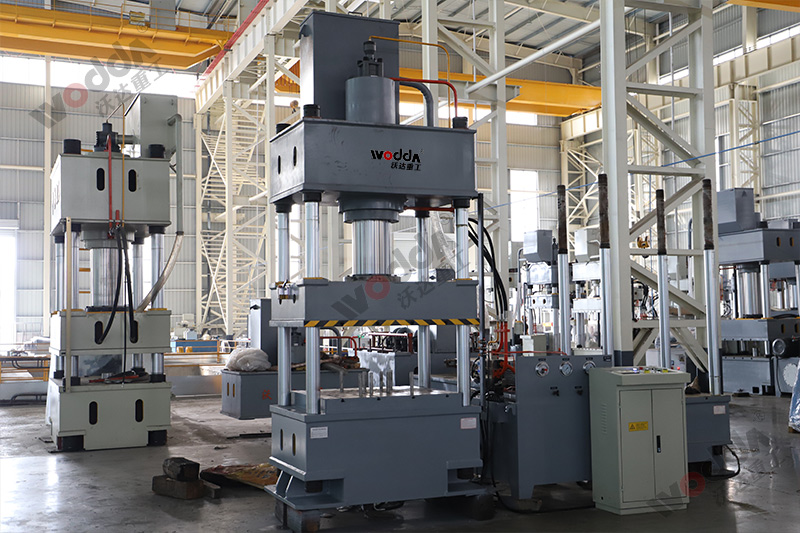

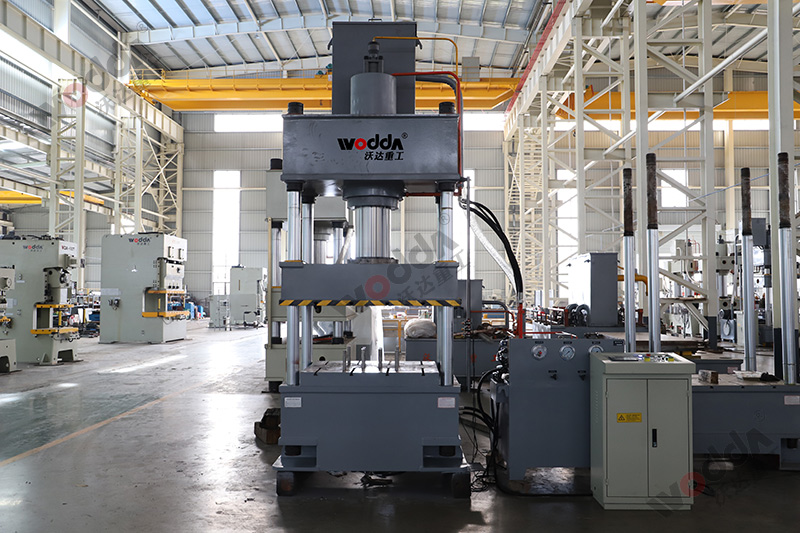

250噸拉伸機實拍圖
250噸拉伸機結構組成介紹
1、 機身
機身由上橫梁，活動橫梁及下橫梁用四根立柱連接起來，通過螺母固緊而組成一個封閉的鋼性框架承受液壓機工作時的作用力，動梁和主缸活塞桿法蘭連接，以立柱為導向上下移動。上橫梁，活動橫梁及下橫梁為整體焊接件。
動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。
2、行程限位裝置
行程限位裝置由導向板和行程開關組成。分別分為上限位開關，下限電開關，快轉慢開關，共3個為一組。調節不同的開關位置，改變活動橫梁在上、下端的停止位置。調好后，應將鎖緊螺母鎖緊。在定壓成型中，下開關只能做下端位置的控制（起保護作用），不能作壓制行程的控制；在定程成型中，行程開關起到保護作用。下缸有下缸上限位開關，下缸下限位開關組成。下缸到達設定位置停止。
3、油缸
機器油缸。缸體，鍛打內孔磨加工成型。活塞桿材質45#鍛件。

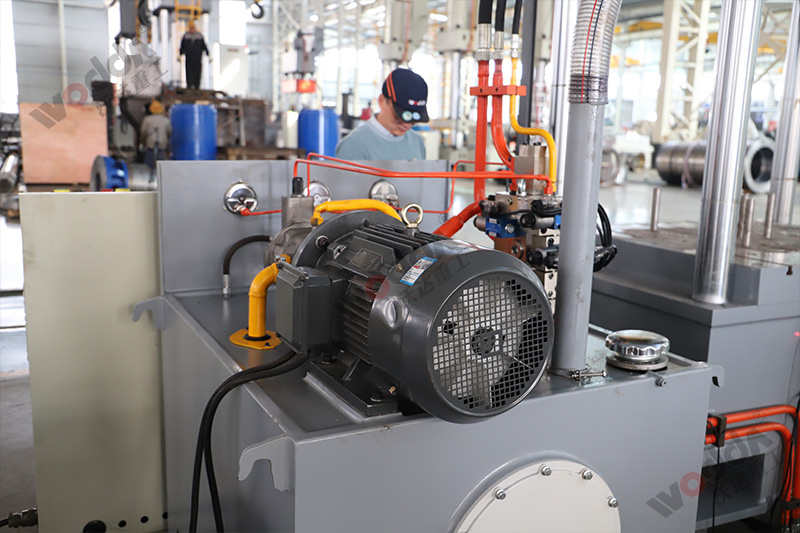

4、液壓系統
液壓系統由液壓傳動和控制系統。主要由油箱、油泵、插裝閥、冷卻、過濾等組成。通過電氣系統控制電磁換向閥實現壓力機的動作。
